新聞中心
聯系我們
手 機：19279864570
郵 箱：40045692@qq.com
Q Q：40045692
地 址：上海市奉賢區南橋鎮國順路936號5幢
9種常見塑料的簡易鑒別方法，超實用！
塑料的種類繁多,注塑件常用的塑料主要有:PE、PP、PS、AS(SAN)、BS、ABS、POM、PA、PC、PVC、ABS或AS＋玻纖增強料等。
塑料分子的結構、成分很復雜,特別是共聚、共混物及改性材料和含有各種添加劑(如:填料、穩定劑、增塑劑、阻燃劑、混合材料等)的塑料常常不能用簡單的方法鑒別出來,需借助化學試驗、測試儀器(光譜儀)等手段才能鑒別出其組成成份。
不同類型的塑料要知道其類別,實驗室通常是通過一些精密的分析檢測儀器來鑒別,如紅外線光度計、色譜儀、色質儀、核磁共振儀等.由于這些檢測儀器價格非常昂貴,一般的塑件生產廠家未必有條件購置。但實用(經驗性)的塑料鑒別方法也有很多,其中有兩種是最常用的:《比重量度鑒別方法》和《燃燒特性鑒別方法》。
在沒有測試儀器分析化驗室的情況下,可以通過密度大小、燃燒現象及外觀顏色、制品性能的不同來加以區分;塑料著色以后,很難用肉眼直接看出是何種塑料,要用“看、聽、聞、壓、摔、咬”的方法來綜合鑒別。現將各種常用塑料的特性、制品性能、鑒別方法等簡單地介紹一下,供大家鑒別塑料材料時參考。
1、聚丙烯(PP) 俗稱百折膠

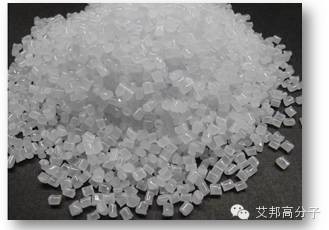

PP是最輕的一種塑料,密度為0.9～0.91g/cm3,比水輕,在水中能浮于水面。PP料粒呈乳白色、半透明、蠟狀物,燃燒時速度慢,火焰上端呈黃色,中間帶藍,有燃滴滴落現象,熄滅火焰后,有一股石蠟氣味。PP制品質輕且硬,耐熱、耐腐蝕、耐疲勞性優良,韌性好(能經受上萬次彎曲、折迭),PP制品易老化。
備注:PP與PE(聚乙烯)特性相似,但PE密度為0.91～0.95g/cm3,密度比PP稍大,硬度比PP稍低,鑒定PP時應與PE要仔細地加以區分開來。
2、苯乙烯(PS) 俗稱硬膠
純PS是一種硬而脆的無色透明塑料,密度為1.05g/cm3,接近水的比重。PS燃燒速度慢,火焰黃亮、閃光、冒黑煙,熄滅后有一股特殊的煤氣味;PS制品硬度高,脆性大,易劃傷和產生內應力開裂現象,用手能折斷(脆性破壞);PS制品表面光澤性良好,耐沖擊強度低。
3、丙烯腈-苯乙烯共聚物(AS或ASN) 俗稱透明大力膠

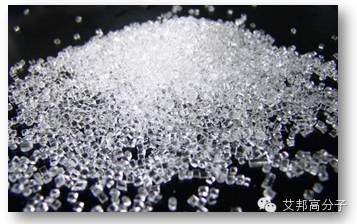

AS顆粒
SAN(AS)是PS改性后的一種微藍色透明粒料,密度為1.08g/cm3,比水略重.SAN慢速燃燒、火焰閃光、黃亮、冒黑煙,熄滅時有一股似PS刺激性的氣味(腥味),SAN制品韌性增大,比PS制品的脆性有所改善。
4、丙烯腈-丁二烯-苯乙烯共聚物(ABS樹脂) 俗稱超不碎膠
ABS是一種通用的工程塑料,料粒呈牙黃色(象牙白),為不透明塑料,密度為1.06g/cm3,比水略重。ABS能慢速燃燒、火焰黃亮、閃光、冒黑煙,熄滅后,有一股似PS刺激性腥味.阻燃ABS很難燃燒,離火后自熄現象.ABS玻璃纖維料粒粗糙,呈淺灰色,光澤性較差.ABS制品具有“韌、硬、剛”的綜合性能,強度高、剛性好,硬度、耐沖擊性、制品表面光澤性好。
5、聚甲醛(POM) 俗稱賽鋼
POM是一種白色不透明粒料,密度很大,一般為1.42g/cm3,比水重.
燃燒時火焰呈藍色,幾乎無色(不冒煙),熄滅后有一股強烈地、刺激性甲醛氣味(易流眼淚)。POM制品硬度高,剛性好,耐磨、強度高;制品表面光澤性好,手模時有一種油膩感,POM是一種剛性很高的工程塑料,與金屬性能相似。
6、聚碳酸酯(PC) 俗稱防彈膠
PC是一種綜合性能優良的工程塑料,純PC密度為1.20g/cm3,比水重。PC料粒呈微黃、透明狀。PC燃燒時,火焰明亮,冒大量黑煙、起泡、炭化,離火后有自熄現象,有一股略刺激性的酚(香)味.PC制品耐沖擊強度高、耐溫性好(120℃)、韌性好,且有較高的硬度、剛性.PC制品常發生內應力開裂現象。
7、聚酰胺(PA) 俗稱尼龍
PA品種繁多,常見有PA6、PA66、PA1010等.純PA密度在1.051.15g/cm3之間,PA是一種淺黃色、半透明的料粒,外觀比較粗糙(不光滑)。PA燃燒時火焰上黃下藍,噼啪起滴成纖,離火后能自熄(不冒黑煙),有一股燃燒角質(指甲、頭發)的氣味。
8、聚氯乙烯(PVC)
PVC是一種熱穩定性較差的塑料,種類較多,分為軟質、半硬質、硬質PVC三種。PVC大多為白色粉末料或片料、粒料等.純PVC為無色透明料粒,密度為1.251.45g/cm3,比水重。燃燒慢,火焰上黃、下綠、冒黑煙,離火后能自熄,有一股刺激性(HCL↑)焦糊氣味。｛檢查塑料中是否含有氯元素,常用銅絲在生燈(酒精燈)上加熱至無色紅熱狀態,再取少量待測塑料,置于銅絲上加熱,火焰呈現藍綠色(CuCL2),則認為塑料中含有氯｝，PVC制品強度剛性均較低。
9、有機玻璃(PMMA)
有機玻璃又稱亞加力,其料粒大多為無色透明(有的為微藍色),密度為1.20g/cm3左右.制品透明性最好,與PS相比韌而不易脆裂;但與PC相比其韌性/強度都較低,表面硬度低、易被硬物劃傷。
PMMA較易燃燒,火焰呈藍色(黃頂),不冒煙,燃燒易出現起滴起泡現象;離火后仍能繼續燃燒,并發出強烈的花果臭味(類似于榴蓮氣味)或腐爛的蔬菜臭味。
