久久se精品一区精品二区国产 I 日本一区二区在线免费 I 欧产日产国产精品三级 I 亚洲色图国产 I 级r片内射在线视频播放 I 欧美成人免费一区二区 I 精品视频成人 I 亚洲色欧美 I 国产大人和孩做爰bd I av看片在线 I 欧美丰满少妇xxxxx高潮对白 I 神马久久香蕉 I 不卡av网站 I 国产又爽又大又黄a片软件 I 97超碰国产精品无码 I 在线āv视频 I 色偷偷一区二区三区 I 波多野结衣综合网 I 精品亚洲天堂 I 欧美成 人版在线观看 I 综合图区亚洲另类偷窥 I 大肉大捧一进一出好爽动态图 I 亚洲精品尤物av在线观看不卡 I 国产夫妻露脸 I 亚洲阿v天堂在线 I 九九在线中文字幕无码 I 91九色蝌蚪国产 I 日本成年人黄色片 I 国产高潮国语对白精品视频网站 I 青青草青娱乐 I 国产精品久久久久久久久岛 I 日本午夜精品理论片a级appf发布 I 一区二区三区国产福利 I 国产传媒一区在线 I 日韩成人在线网站

 一、簡介

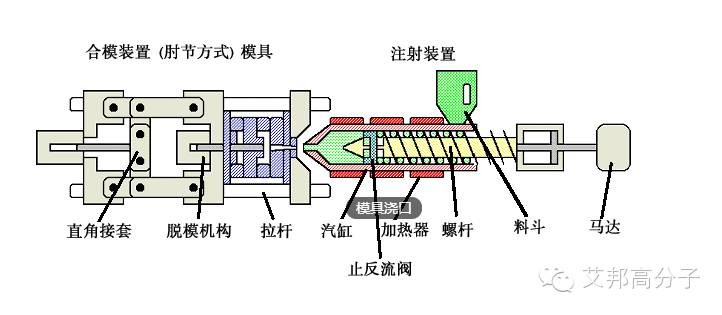

熱塑性塑料的特性是在加熱后膨脹，冷卻后收縮。當然加壓后體積也將縮小。在注塑成型過程中首先將熔融塑料注射入模具型腔內，充填結束后熔料冷卻固化，從模具中取出塑件時即出現收縮，此收縮稱為成型收縮。塑件從模具取出到穩定這段時間內，尺寸仍會出現微小的變化，一種變化是繼續收縮，另一種變化是某些吸濕性塑料因吸濕而出現膨脹，但是其中起主要作用的是成型收縮。

二、塑件結構及性質的影響

對于成型件壁厚來說，一般由于厚壁的冷卻時間較長，因而收縮率也較大.對于一般塑件來說，當沿熔料方向尺寸與垂直于熔料流動方向尺寸的差異較大時，則收縮率差異也較大.從熔料流動距離來看，遠離澆口部分的壓力損失大，因而該處的收縮率也比靠近澆口部位大。因加強筋、孔、凸臺和雕刻等形狀具有收縮抗力，因而這些部位的收縮率較小。

1）塑料結構對制品收縮率的影響

(1) 厚壁塑件比薄壁塑件收縮率大(但大多數塑料1mm薄壁制件反而比2mm收縮率大，這是由于熔體在模腔內阻力增大的緣故);

(2) 塑件上帶嵌件比不帶嵌件的收縮率小;

(3) 塑件形狀復雜的比形狀簡單的收縮率要小;

(4) 塑件高度方向一般比水平方向的收縮率小;

(5) 細長塑件在長度方向上的收縮率小;

(6) 塑件長度方向的尺寸比厚度方向尺寸的收縮率小;

(7) 內孔收縮率大，外形收縮率小。

2）塑料性質對制品收縮率的影響

(1) 結晶型塑料收縮率大于無定形塑料;

(2) 流動性好的塑料，成型收縮率小;

(3) 塑料中加入填充料，成型收縮率明顯下降;

(4) 不同批量的相同塑料，成型收縮率也不相同。

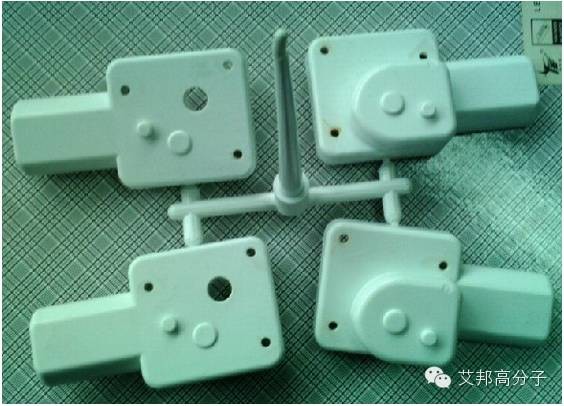

三、模具結構的影響

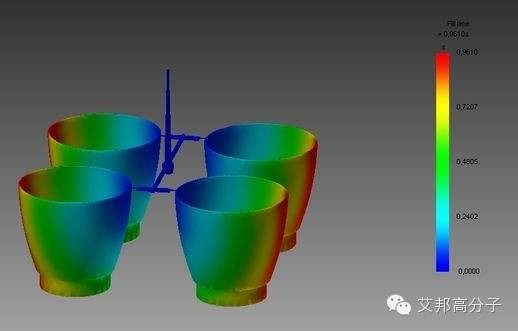

澆口形式對收縮率也有影響。用小澆口時，因保壓結束之前澆口即固化而使塑件的收縮率增大。注塑模具中的冷卻回路結構也是模具設計中的一個關鍵。冷卻回路設計不當，則因塑件各處溫度不均衡而產生收縮差，其結果是使塑件尺寸差或變形。在薄壁部分，模具溫度分布對收縮率的影響則更為明顯。小編總結了以下四點：

(1) 澆口尺寸大，收縮率減小;

(2) 垂直的澆口方向收縮率減小，平行的澆口方向收縮率增大;

(3) 遠離澆口比近澆口的收縮率小;

(4) 有模具限制的塑件部分的收縮率小，無限制的塑件部分的收縮率大。

四、成型工藝對塑料制品收縮率的影響

（1）料筒溫度：料筒溫度較高時，壓力傳遞較好而使收縮力減小。但用小澆口時，因澆口固化早而使收縮率仍較大。對于壁厚塑件來說，即使筒溫度較高，其收縮率仍較大。

（2）補料：在成型條件中，盡量減少補料以使塑件尺寸保持穩定。但補料不足則無法保持壓力，也會使收縮率增大。
（3）注射壓力：注射壓力是對收縮率影響較大的因素，特別是充填結束后的保壓壓力。在一般情況下，壓力較大時候因材料的密度大，收縮率就較小。
（4）注射速度：注射速度對收縮率的影響較小。但對于薄壁塑件或澆口非常小，以及使用強化材料時，注射速度加快則收縮率小。
模具溫度：通常模具溫度較高時收縮率也較大。但對于薄壁塑件，模具溫度高則熔料的流動抗阻小，進而收縮率反而較小。
（5）成型周期：成型周期與收縮率無直接關系。但需注意，當加快成型周期時，模具溫度、熔料溫度等必然也發生變化，從而影響收縮率的變化。

（6）模具溫度：模具溫度越高，收縮率越大

五、常用塑料收縮率

以下是常用的塑膠收縮率

PA6系列成型收縮率

名稱及描述成型收縮率% 備注

15%玻纖增強PA6 0.5-0.8 PA6G15

20%玻纖增強PA6 0.4-0.6 PA6G20

30%玻纖增強PA6 0.3-0.5 PA6G30

40%玻纖增強PA6 0.1-0.3 PA6G40

50%玻纖增強PA6 0.1-0.3 PA6G50

25%玻纖增強阻燃PA6 0.2-0.4 Z-PA6G25

30%玻纖增強阻燃PA6 0.2-0.4 Z-PA6G30

30%玻纖增強無鹵阻燃PA6 0.2-0.4 Z-PA6G30

無鹵阻燃PA6 0.8-1.2 Z-PA6

30%礦物填充無鹵阻燃PA6 0.5-0.8 Z-PA6M30

30%玻璃微珠填充PA6 0.8-1.2 PA6M30

30%玻纖礦物復合填充PA6 0.3-0.5 PA6M30

40%玻纖礦物復合填充PA6 0.2-0.5 PA6M40

30%礦物填充PA6 0.6-0.9 PA6M30

40%礦物填充PA6 0.4-0.7 PA6M40

PA6一般注塑級 1.4-1.8 PA6

PA6快速成型 1.2-1.6 PA6

PA6一般增韌 1.0-1.5 PA6

PA6中等增韌 0.9-1.3 PA6

PA6超增韌 0.9-1.3 PA6

MoS2填充耐磨PA6 1.0-1.4 PA6

PA66系列成型收縮率

名稱及描述成型收縮率% 備注

15%玻纖增強PA66 0.6-0.9 PA66G15

20%玻纖增強PA66 0.5-0.8 PA66G20

25%玻纖增強耐熱油PA66 0.4-0.7 PA66G25

30%玻纖增強PA66 0.4-0.7 PA66G30

30%玻纖增強耐水解PA66 0.3-0.6 PA66G30

40%玻纖增強PA66 0.2-0.5 PA66G40

50%玻纖增強PA66 0.1-0.3 PA66G50

25%玻纖增強阻燃PA66 0.2-0.4 Z-PA66G25

30%玻纖增強阻燃PA66 0.2-0.4 Z-PA66G30

30%礦物填充無鹵阻燃PA66 0.2-0.4 PA66M30

無鹵阻燃PA66 0.8-1.2 Z-PA66

30%礦物填充無鹵阻燃PA66 0.4-0.7 Z-PA66M30

30%玻璃微珠填充PA66 0.8-1.2 PA66M30

30%玻纖礦物復合填充PA66 0.2-0.5 PA66M30

30%礦物填充PA66 0.6-0.9 PA66M30

40%礦物填充PA66 0.4-0.7 PA66M40

一般注塑級PA66 1.5-1.8 PA66

快速成型PA66 1.5-1.8 PA66

一般增韌PA66 1.2-1.7 PA66

中等增韌PA66 1.2-1.6 PA66

超增韌PA66 1.2-1.6 PA66

MoS2填充耐磨PA66 1.2-1.6 PA66

PA/ABS系列成型收縮率

名稱及描述成型收縮率% 備注

10%玻纖增強PA/ABS 0.3-0.6 PA/ABSG10

20%玻纖增強PA/ABS 0.2-0.5 PA/ABSG20

30%玻纖增強PA/ABS 0.1-0.3 PA/ABSG30

20%玻纖增強阻燃PA/ABS 0.2-0.5 Z-PA/ABSG20

耐沖擊PA/ABS 0.5-0.8 PA/ABS

高沖擊PA/ABS 0.8-1.0 PA/ABS

PP系列成型收縮率

名稱及描述成型收縮率% 備注

20%滑石粉填充PP 1.0-1.5 PPM20

30%滑石粉填充PP 0.8-1.2 PPM30

40%滑石粉填充PP 0.8-1.0 PPM40

20%滑石粉填充增韌PP 1.0-1.2 PPM20

20%碳酸鈣填充PP 1.2-1.6 PPM20

10%玻纖增強PP 0.7-1.0 PPG10

20%玻纖增強PP 0.5-0.8 PPG20

30%玻纖增強PP 0.4-0.7 PPG30

40%玻纖增強PP 0.3-0.5 PPG40

20%玻璃微珠填充PP 1.2-1.6 PPM20

30%玻璃微珠填充PP 1.0-1.2 PPM20

15%玻纖增強阻燃PP 0.5-0.7 Z-PPG15

20%玻纖增強阻燃PP 0.3-0.5 Z-PPG20

30%玻纖增強阻燃PP 0.2-0.4 Z-PPG30

溴系阻燃級PP 1.5-1.8 PP

無鹵阻燃級PP 1.3-1.6 PP

高流動高鋼性PP 1.5-2.0 PP

一般增韌PP 1.5-2.0 PP

中等增韌PP 1.4-1.9 PP

超增韌PP 1.3-1.8 PP

耐熱老化PP1 1.5-2.0 PP1

耐熱老化PP2 1.5-2.0 PP2

耐熱老化PP3 1.5-2.0 PP3

抗沖擊耐侯PP4 1.5-2.0 PP4

高抗沖耐侯PP5 1.5-1.8 PP5

20%滑石粉填充PP6 1.0-1.2 PP6

30%滑石粉填充PP7 0.9-1.1 PP7

40%滑石粉填充PP8 0.8-1.0 PP8

20%玻纖增強PP9 0.5-0.8 PP9

30%玻纖增強高耐熱PP 0.4-0.7 PP10

PC系列成型收縮率

名稱及描述成型收縮率% 備注

10%玻纖增強PC 0.3-0.5 PCG10

20%玻纖增強PC 0.3-0.5 PCG20

25%玻纖增強PC 0.2-0.4 PCG25

30%玻纖增強PC 0.2-0.4 PCG30

20%玻纖增強阻燃PC 0.2-0.4 Z-PCG20

25%玻纖增強阻燃PC 0.2-0.4 Z-PCG25

30%玻纖增強阻燃PC 0.2-0.4 Z-PCG30

20%玻纖增強無鹵阻燃PC 0.2-0.4 Z-PCG20

30%玻纖增強無鹵阻燃PC 0.1-0.3 Z-PCG30

20%玻璃微珠填充PC 0.3-0.6 PCM20

PC/ABS系列成型收縮率

名稱及描述成型收縮率% 備注

20%玻纖增強PC/ABS 0.2-0.4 PC/ABSG20

溴系阻燃PC/ABS 0.3-0.6 Z-PC/ABS

無鹵阻燃PC/ABS 0.4-0.7 Z-PC/ABS

耐侯級PC/ABS 0.4-0.7 PC/ABS

35%PC 0.4-0.6PC/ABS

65%PC 0.4-0.7PC/ABS

85%PC 0.4-0.7PC/ABS

PC/PBT系列成型收縮率

名稱及描述成型收縮率% 備注

10%玻纖增強PC/PBT 0.5-0.8 PC/PBTG10

20%玻纖增強PC/PBT 0.4-0.6 PC/PBTG20

30%玻纖增強PC/PBT 0.3-0.5 PC/PBTG30

30%玻纖增強阻燃高耐熱PC/PBT 0.3-0.5 Z-PC/PBTG30

高沖擊高耐熱PC/PBT 0.6-1.0 PC/PBT

PBT/ABS系列成型收縮率

名稱及描述成型收縮率% 備注

20%玻纖增強PBT/ABS 0.3-0.5 PBT/ABSG20

30%玻纖增強PBT/ABS 0.2-0.4 PBT/ABSG30

20%玻纖增強阻燃PBT/ABS 0.2-0.4 Z-PBT/ABSG20

30%玻纖增強阻燃PBT/ABS 0.2-0.4 Z-PBT/ABSG30

通用注塑級PBT/ABS 0.8-1.2 PBT/ABS

通用阻燃級PBT/ABS 0.7-1.1 PBT/ABS

ABS系列成型收縮率影響塑料制品收縮率的因素

名稱及描述成型收縮率% 備注

20%玻纖增強ABS 0.2-0.4 ABSG20

25%玻纖增強ABS 0.2-0.4 ABSG25

30%玻纖增強ABS 0.1-0.3 ABSG30

20%玻纖增強阻燃ABS 0.1-0.3 Z-ABSG20

一般阻燃級ABS 0.4-0.7 Z-ABS

一般注塑級ABS 0.4-0.7 ABS

耐侯級ABS 0.4-0.7 ABS
