PET與PBT塑料區別
時間：2019-11-17 10:00
閱讀：1808
來源：互聯網
聚對苯二甲酸類塑料，主要包括聚對苯二甲酸乙二酯（PET）和聚對苯二甲酸丁二酯（PBT）。 PET,分子結構高度對稱，具有一定的結晶取向能力，故而具有較高的成膜性和成性。PET具有很好的光學性能和耐候性，非晶態的PET具有良好的光學透明性。另外PET具有優良的耐磨耗摩擦性和尺寸穩定性及電絕緣性。PET做成的瓶具有強度大、透明性好、無毒、防滲透、質量輕、生產效率高等因而受到了廣泛的應用。
在塑料分類中，PET的代號是1號，作用廣泛：
-
可紡成聚酯纖維，即滌綸
-
可制成薄膜用于錄音、錄像、電影膠片等的基片、絕緣膜、產品包裝等
-
作為塑料可吹制成各種瓶，如可樂瓶、礦泉水瓶等
-
可作為電器零部件、軸承、齒輪等

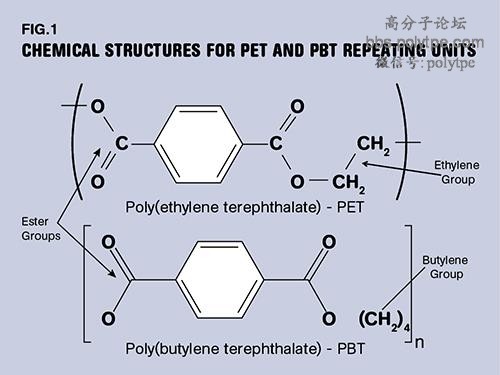

PBT與PET分子鏈結構相似，大部分性質也是一樣的，只是分子主鏈由兩個亞甲基變成了四個，所以分子更加柔順，加工性能更加優良。

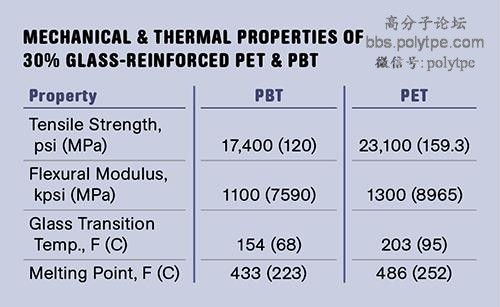

聚對苯二甲酸丁二酯跟其他熱塑性聚酯性能相近，其化學及物理性質亦近似：與聚對苯二甲酸乙二酯（PET）相比，聚對苯二甲酸丁二酯的強度及剛度較低，但對撞擊的抵抗較佳，而玻璃化轉變溫度亦較低。PET及PBT均對超過60 °C的熱水敏感。兩種塑料均對紫外線敏感，因此不能在戶外長期使用，但透過加入添加劑，可幫助兩種塑料耐紫外線。
PET 聚對苯二甲酸乙二醇酯
典型應用范圍:
汽車工業（結構器件如反光鏡盒，電氣部件如車頭燈反光鏡等），電器元件（馬達殼體、電氣聯結器、繼電器、開關、微波爐內部器件等）。工業應用（泵殼體、手工器械等）。
注塑模工藝條件:
干燥處理：加工前的干燥處理是必須的，因為PET的吸濕性較強。建議干燥條件為120~165℃，4小時的干燥處理。要求濕度應小于0.02%。
熔化溫度：對于非填充類型：265~280℃；對于玻璃填充類型：275~290℃。
典型應用范圍:
汽車工業（結構器件如反光鏡盒，電氣部件如車頭燈反光鏡等），電器元件（馬達殼體、電氣聯結器、繼電器、開關、微波爐內部器件等）。工業應用（泵殼體、手工器械等）。
注塑模工藝條件:
干燥處理：加工前的干燥處理是必須的，因為PET的吸濕性較強。建議干燥條件為120~165℃，4小時的干燥處理。要求濕度應小于0.02%。
熔化溫度：對于非填充類型：265~280℃；對于玻璃填充類型：275~290℃。
模具溫度：80~120℃。
注射壓力：300~1300bar。
注射速度：在不導致脆化的前提下可使用較高的注射速度。
流道和澆口：可以使用所有常規類型的澆口。澆口尺寸應當為塑件厚度的50~100%。
化學和物理特性:
PET的玻璃化轉化溫度在165℃左右，材料結晶溫度范圍是120~220℃。PET在高溫下有很強的吸濕性。對于玻璃纖維增強型的PET材料來說，在高溫下還非常容易發生彎曲形變。可以通過添加結晶增強劑來提高材料的結晶程度。用PET加工的透明制品具有光澤度和熱扭曲溫度。可以向PET中添加云母等特殊添加劑使彎曲變形減小到最小。如果使用較低的模具溫度，那么使用非填充的PET材料也可獲得透明制品
注射壓力：300~1300bar。
注射速度：在不導致脆化的前提下可使用較高的注射速度。
流道和澆口：可以使用所有常規類型的澆口。澆口尺寸應當為塑件厚度的50~100%。
化學和物理特性:
PET的玻璃化轉化溫度在165℃左右，材料結晶溫度范圍是120~220℃。PET在高溫下有很強的吸濕性。對于玻璃纖維增強型的PET材料來說，在高溫下還非常容易發生彎曲形變。可以通過添加結晶增強劑來提高材料的結晶程度。用PET加工的透明制品具有光澤度和熱扭曲溫度。可以向PET中添加云母等特殊添加劑使彎曲變形減小到最小。如果使用較低的模具溫度，那么使用非填充的PET材料也可獲得透明制品
PBT 聚對苯二甲酸丁二醇酯
典型應用范圍:
家用器具（食品加工刀片、真空吸塵器元件、電風扇、頭發干燥機殼體、咖啡器皿等），電器元件（開關、電機殼、保險絲盒、計算機鍵盤按鍵等），汽車工業（散熱器格窗、車身嵌板、車輪蓋、門窗部件等）。
注塑模工藝條件:
干燥處理：這種材料在高溫下很容易水解，因此加工前的干燥處理是很重要的。建議在空氣中的干燥條件為120℃，6~8小時，或者150℃，2~4小時。濕度必須小于0.03%。如果用吸濕干燥器干燥，建議條件為150℃，2.5小時。
熔化溫度：225~275℃，建議溫度：250℃。
模具溫度：對于未增強型的材料為40~60℃。要很好地設計模具的冷卻腔道以減小塑件的彎曲。熱量的散失一定要快而均勻。建議模具冷卻腔道的直徑為12mm。
注射壓力：中等（最大到1500bar）。
注射速度：應使用盡可能快的注射速度（因為PBT的凝固很快）。
流道和澆口:建議使用圓形流道以增加壓力的傳遞（經驗公式：流道直徑=塑件厚度+1.5mm）。可以使用各種型式的澆口。也可以使用熱流道，但要注意防止材料的滲漏和降解。澆口直徑應該在0.8~1.0*t之間，這里 t是塑件厚度。如果是潛入式澆口，建議最小直徑為0.75mm。
化學和物理特性:
PBT是最堅韌的工程熱塑材料之一，它是半結晶材料，有非常好的化學穩定性、機械強度、電絕緣特性和熱穩定性。這些材料在很廣的環境條件下都有很好的穩定性。 PBT吸濕特性很弱。非增強型PBT的張力強度為50MPa，玻璃添加劑型的PBT張力強度為170MPa。玻璃添加劑過多將導致材料變脆。PBT的；結晶很迅速，這將導致因冷卻不均勻而造成彎曲變形。對于有玻璃添加劑類型的材料，流程方向的收縮率可以減小，但與流程垂直方向的收縮率基本上和普通材料沒有區別。一般材料收縮率在1.5%~2.8%之間。含30%玻璃添加劑的材料收縮0.3%~1.6%之間。熔點（225℃）和高溫變形溫度都比PET材料要低。維卡軟化溫度大約為170℃。玻璃化轉換溫度（glass trasitio temperature）在22℃到43℃之間。由于PBT的結晶速度很高，因此它的粘性很低，塑件加工的周期時間一般也較低。
典型應用范圍:
家用器具（食品加工刀片、真空吸塵器元件、電風扇、頭發干燥機殼體、咖啡器皿等），電器元件（開關、電機殼、保險絲盒、計算機鍵盤按鍵等），汽車工業（散熱器格窗、車身嵌板、車輪蓋、門窗部件等）。
注塑模工藝條件:
干燥處理：這種材料在高溫下很容易水解，因此加工前的干燥處理是很重要的。建議在空氣中的干燥條件為120℃，6~8小時，或者150℃，2~4小時。濕度必須小于0.03%。如果用吸濕干燥器干燥，建議條件為150℃，2.5小時。
熔化溫度：225~275℃，建議溫度：250℃。
模具溫度：對于未增強型的材料為40~60℃。要很好地設計模具的冷卻腔道以減小塑件的彎曲。熱量的散失一定要快而均勻。建議模具冷卻腔道的直徑為12mm。
注射壓力：中等（最大到1500bar）。
注射速度：應使用盡可能快的注射速度（因為PBT的凝固很快）。
流道和澆口:建議使用圓形流道以增加壓力的傳遞（經驗公式：流道直徑=塑件厚度+1.5mm）。可以使用各種型式的澆口。也可以使用熱流道，但要注意防止材料的滲漏和降解。澆口直徑應該在0.8~1.0*t之間，這里 t是塑件厚度。如果是潛入式澆口，建議最小直徑為0.75mm。
化學和物理特性:
PBT是最堅韌的工程熱塑材料之一，它是半結晶材料，有非常好的化學穩定性、機械強度、電絕緣特性和熱穩定性。這些材料在很廣的環境條件下都有很好的穩定性。 PBT吸濕特性很弱。非增強型PBT的張力強度為50MPa，玻璃添加劑型的PBT張力強度為170MPa。玻璃添加劑過多將導致材料變脆。PBT的；結晶很迅速，這將導致因冷卻不均勻而造成彎曲變形。對于有玻璃添加劑類型的材料，流程方向的收縮率可以減小，但與流程垂直方向的收縮率基本上和普通材料沒有區別。一般材料收縮率在1.5%~2.8%之間。含30%玻璃添加劑的材料收縮0.3%~1.6%之間。熔點（225℃）和高溫變形溫度都比PET材料要低。維卡軟化溫度大約為170℃。玻璃化轉換溫度（glass trasitio temperature）在22℃到43℃之間。由于PBT的結晶速度很高，因此它的粘性很低，塑件加工的周期時間一般也較低。
聚對苯二甲酸丁二酯常用于房屋的電氣工程，主要作絕緣之用；另外在汽車制造的過程中，亦會用于制作插頭連接器。在日常的家居用品中，例如在花灑或熨斗的把手，亦會選用這種材料。聚對苯二甲酸丁二酯可抽成絲，并用于制作牙刷或化妝用的粉刷的刷毛
