新聞中心
聯(lián)系我們
手 機(jī)：19279864570
郵 箱：40045692@qq.com
Q Q：40045692
地 址：上海市奉賢區(qū)南橋鎮(zhèn)國順路936號5幢
免噴涂材料對注塑工藝及模具的要求
????????免噴涂材料對注塑工藝及模具的要求：
????????高光澤高亮度，模具采用高光蒸汽模具、注塑參數(shù)采用高溫高壓狀態(tài);
????????礦物質(zhì)/金屬粉末添加量高，模具材料采用耐磨損材質(zhì);
????????對于單澆口模具，需要根據(jù)產(chǎn)品尺寸大小選擇合適的進(jìn)膠位置及膠口形狀等;
????????對于多膠口的注塑產(chǎn)品，進(jìn)膠方式需采用順序進(jìn)膠。
????????免噴涂材料對產(chǎn)品結(jié)構(gòu)設(shè)計(jì)的要求：
????????少孔洞
????????少筋位
????????忌復(fù)雜結(jié)構(gòu)

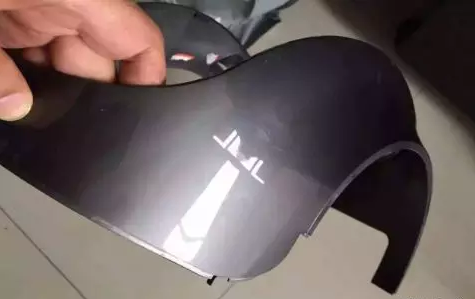

????????常見的免噴涂樹脂，主要有ABS、PMMA/ABS、PC/ABS、高光澤ABS等，這些材料適合用來做需要表面光澤較好的產(chǎn)品，但并不是所有的產(chǎn)品結(jié)構(gòu)都能用免噴涂材料來做，因?yàn)椋貏e是對于表面有明顯空洞結(jié)構(gòu);產(chǎn)品背面有較多螺絲柱、卡扣、加強(qiáng)筋等;產(chǎn)品壁厚不均、中間位置部分較薄等。
????????三種典型的容易產(chǎn)生流痕、熔接線的產(chǎn)品結(jié)構(gòu)，但不限于以上三種，復(fù)雜的產(chǎn)品結(jié)構(gòu)均容易產(chǎn)生這些問題。而要改善這些問題必須是產(chǎn)品結(jié)構(gòu)、模具結(jié)構(gòu)、成型技術(shù)、材料四方面同時(shí)配合才能實(shí)現(xiàn)，因此免噴涂材料在實(shí)際產(chǎn)品中的應(yīng)用，需要豐富的經(jīng)驗(yàn)積累和系統(tǒng)的解決方案才可以保證項(xiàng)目的順利進(jìn)行。
????????1.?產(chǎn)品外觀面有明顯的孔洞類結(jié)構(gòu)?
????????使熔膠在充填過程中，在孔的周邊部位分流后再次匯合，進(jìn)而在匯合的部位產(chǎn)生熔接線問題，對于普通染色材料來說，熔接線僅為一條細(xì)小的線條，而對于免噴涂材料來說，“視覺上”熔接線的兩邊色彩會有差異，因此使熔接線顯現(xiàn)的更明顯一些，因此，外觀面有明顯孔洞類的產(chǎn)品結(jié)構(gòu)，一般不適合直接用免噴涂材料直接注塑成型。
????????2.?產(chǎn)品背面有較多螺絲柱、卡扣、加強(qiáng)筋等的產(chǎn)品結(jié)構(gòu)
????????注塑過程中，在充填到螺絲柱部位時(shí)，熔膠會產(chǎn)生分流，部分熔膠縱向填充螺絲柱/卡扣等結(jié)構(gòu)，部分熔膠橫向填充產(chǎn)品外觀面，造成橫向流動的膠量降低，因此在該部位由于料流流動狀態(tài)的變化而產(chǎn)生流痕問題。
????????3.?產(chǎn)品壁厚不均，中間位置部分減薄的結(jié)構(gòu)
????????
????????充填過程中，相較于中間減薄部位，兩邊的流動速度明顯快于減薄部位，兩邊往中間形成包覆，因此會在減薄的末端部位形成結(jié)合線。
????????總結(jié)：
????????雖然，免噴涂有著多種好處，但確實(shí)對于這些難以處理的產(chǎn)品結(jié)構(gòu)，其應(yīng)用性還是相對局限，產(chǎn)品缺陷也比較突出。不過，免噴涂產(chǎn)品還是廣泛應(yīng)用于：冰箱面板、空調(diào)面板、裝飾條、音箱面板、底座、LCD電視機(jī)面板、小家電外殼、化妝品包裝等。
