久久se精品一区精品二区国产 I 日本一区二区在线免费 I 欧产日产国产精品三级 I 亚洲色图国产 I 级r片内射在线视频播放 I 欧美成人免费一区二区 I 精品视频成人 I 亚洲色欧美 I 国产大人和孩做爰bd I av看片在线 I 欧美丰满少妇xxxxx高潮对白 I 神马久久香蕉 I 不卡av网站 I 国产又爽又大又黄a片软件 I 97超碰国产精品无码 I 在线āv视频 I 色偷偷一区二区三区 I 波多野结衣综合网 I 精品亚洲天堂 I 欧美成 人版在线观看 I 综合图区亚洲另类偷窥 I 大肉大捧一进一出好爽动态图 I 亚洲精品尤物av在线观看不卡 I 国产夫妻露脸 I 亚洲阿v天堂在线 I 九九在线中文字幕无码 I 91九色蝌蚪国产 I 日本成年人黄色片 I 国产高潮国语对白精品视频网站 I 青青草青娱乐 I 国产精品久久久久久久久岛 I 日本午夜精品理论片a级appf发布 I 一区二区三区国产福利 I 国产传媒一区在线 I 日韩成人在线网站

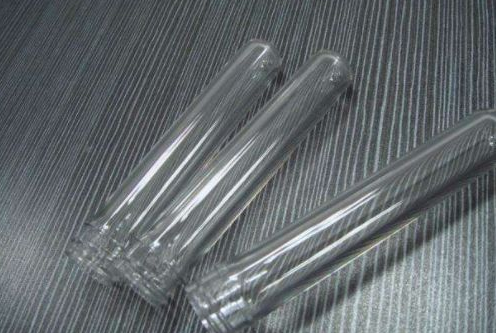

1.塑料的處理

由于PET大分子中含有脂基，具有一定的親水性，粒料在高溫下對水比較敏感，當水分含量超過極限時，在加工中PET分子量下降，制品帶色、變脆。

因此，在加工前，必須對物料進行干燥，其干燥溫度為150℃，4小時以上；一般為170℃，3-4小時。可用空射法檢驗材料是否完全干燥。PET瓶坯回收料比例一般不要超過25%，且要把回收料徹底干燥。

2.注塑機選用

PET由于在熔點后穩定的時間短，而熔點又較高，因此需選用溫控段較多、塑化時自摩擦生熱少的注射系統，并且制品（含水口料）實際重量不能小于機器注射量的2/3。

3.模具及澆口設計

PET瓶胚，一般用熱流道模具成型，模具與注塑機模板之間最好要有隔熱板，其厚度為12mm左右，而隔熱板一定能承受高壓。排氣必須充足，以免出現局部過熱或碎裂，但其排氣口深度一般不要超過0.03mm，否則容易產生飛邊。

4.熔膠溫度

可用空射法量度，270-295℃不等，增強級GF-PET可設為290-315℃等。

5.注射速度

一般注射速度要快，可防止注射時過早凝固。但過快，剪切率高，使物料易碎。射料通常在4秒內完成。

6.背壓

越低越好，以免磨損。一般不超過100bar，通常無須使用。

7.滯留時間

切勿使用過長的滯留時間，以防止分子量下降，盡量避免300℃以上的溫度。若停機少于15分鐘，只須作空射處理；若超過15分鐘，則要用粘度PE清潔，并把機筒溫度降至PE溫度，直至再開機為止。

8.注意事項

回收料不能太大，否則，易產生在下料處“架橋”而影響塑化；

如果模溫控制不好，或料溫控制不當，易產生“白霧”而不透明；模溫低且均勻，冷卻速度快，結晶少，則制品透明。
